Реле давления общего назначения ISG

Реле давления SMC ISG общего назначения — контроль давления воздуха и жидкостей

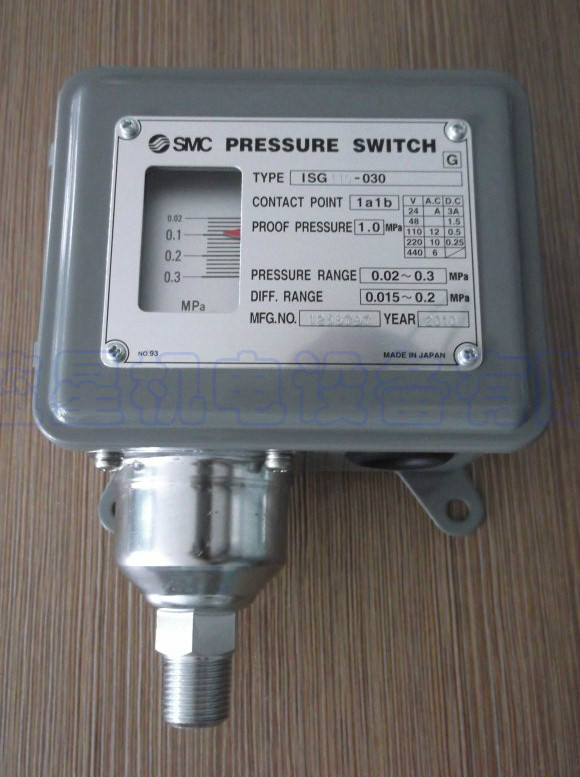

Реле давления SMC ISG предназначено для автоматического контроля давления рабочей среды и переключения электрических контактов при достижении установленного значения давления. Серия применяется в пневматических и гидравлических системах, компрессорах, промышленном оборудовании, станках и системах автоматического управления давлением.

SMC ISG подходит для работы с различными средами, включая сжатый воздух, воду, жидкости, гидравлические среды, инертные газы и минеральные масла. Для выбора исполнения необходимо учитывать материал деталей, контактирующих с рабочей средой.

Основные преимущества SMC ISG

• регулируемое давление срабатывания;
• регулируемый гистерезис;
• высокая повторяемость характеристик;
• механический snap-action переключатель;
• варианты с открытым корпусом и защитой от брызг;
• исполнения с контактирующими с рабочей средой деталями из латуни/фосфористой бронзы или нержавеющей стали SUS316;
• положительное давление и вакуумное исполнение;
• возможность применения для различных промышленных сред;
• надежная конструкция для промышленной эксплуатации.

Для моделей с защитой от брызг SMC указывает исполнение, эквивалентное IP44.

Диапазоны давления

В зависимости от модификации SMC ISG доступны следующие диапазоны настройки:

• 0,02–0,3 МПа — низкий диапазон положительного давления;
• 0,05–0,7 МПа — средний диапазон;
• 0,1–1,0 МПа — повышенный диапазон;
• −10…−100 кПа — вакуумное исполнение.

Диапазон гистерезиса зависит от конкретной модели и составляет, например, 0,015–0,2 МПа для исполнения ISG110-030.

Основные модели

ISG110-030 / ISG210-030 — диапазон давления 0,02–0,3 МПа, контактирующие материалы — латунь и фосфористая бронза.

ISG111-030 / ISG211-030 — аналогичный диапазон давления, но контактирующие с рабочей средой детали выполнены из нержавеющей стали SUS316.

ISG120-030 / ISG220-030 — диапазон 0,05–0,7 МПа.

ISG121-030 / ISG221-030 — исполнение с контактирующими деталями из нержавеющей стали SUS316.

ISG130-030 / ISG230-030 — диапазон 0,1–1,0 МПа.

ISG131-030 / ISG231-030 — исполнение с контактирующими деталями из нержавеющей стали SUS316.

Для моделей с окончанием -031 предусмотрена шкала настройки гистерезиса. Например, SMC отдельно выделяет исполнения ISG110–131-030 без шкалы и ISG110–131-031 со шкалой гистерезиса.

Вакуумные модели

Для контроля вакуумного давления используются:

ISG190-030, ISG191-030, ISG290-030, ISG291-030

Диапазон настройки составляет −10…−100 кПа, диапазон регулировки гистерезиса — 7–53 кПа. Доступны исполнения с латунью/фосфористой бронзой и с нержавеющей сталью SUS316.
